Dalam sistem heating, ventilation, air conditioning (HVAC), dan refrigerasi, pemilihan material perpipaan merupakan bagian penting dari perancangan sistem. Pipa tembaga HVAC banyak digunakan dalam berbagai aplikasi karena karakteristik materialnya mendukung kebutuhan instalasi perpipaan untuk sistem pendingin dan refrigerasi.
Namun, pemilihan tube untuk proyek HVACR tidak cukup hanya berdasarkan diameter atau harga. Contractor, OEM, distributor, dan procurement team perlu mempertimbangkan material, dimensi, ketebalan dinding, temper, kebersihan bagian dalam tube, metode penyambungan, serta standar teknis yang berlaku.
Memahami karakteristik pipa tembaga HVAC membantu pembeli menentukan spesifikasi yang sesuai dengan desain sistem dan persyaratan equipment. Artikel ini membahas fungsi, jenis, standar, ukuran, dan faktor penting dalam pemilihan copper tube untuk aplikasi HVAC dan refrigerasi.
Mengapa Pipa Tembaga Digunakan dalam HVAC dan Refrigerasi?
Tembaga telah lama digunakan dalam berbagai instalasi heating, air conditioning, refrigeration, dan water supply. ASHRAE menjelaskan bahwa copper dan copper alloys digunakan dalam aplikasi tersebut karena memiliki ketahanan terhadap korosi serta relatif mudah dipasang.
Dalam sistem refrigerasi, tube berfungsi sebagai jalur perpindahan refrigeran antara komponen-komponen sistem. Karena itu, kualitas dan spesifikasi tube memiliki hubungan langsung dengan keandalan instalasi.
Pipa tembaga HVAC juga memiliki karakteristik yang mendukung proses fabrikasi di lapangan. Bergantung pada bentuk dan temper, copper tube dapat dipotong, dibentuk, dan disambungkan sesuai dengan kebutuhan instalasi.
Meskipun demikian, penggunaan copper tube harus selalu disesuaikan dengan desain sistem. Material yang sesuai untuk satu aplikasi belum tentu dapat digunakan untuk aplikasi lain tanpa pemeriksaan terhadap tekanan, temperatur, refrigeran, dimensi, dan persyaratan equipment.
Jenis Pipa Tembaga HVAC yang Perlu Dipahami
Dalam pengadaan pipa tembaga HVAC, bentuk produk dan kondisi material merupakan dua parameter yang perlu diperhatikan.
Soft Annealed Copper Coil dan Straight Copper Tube

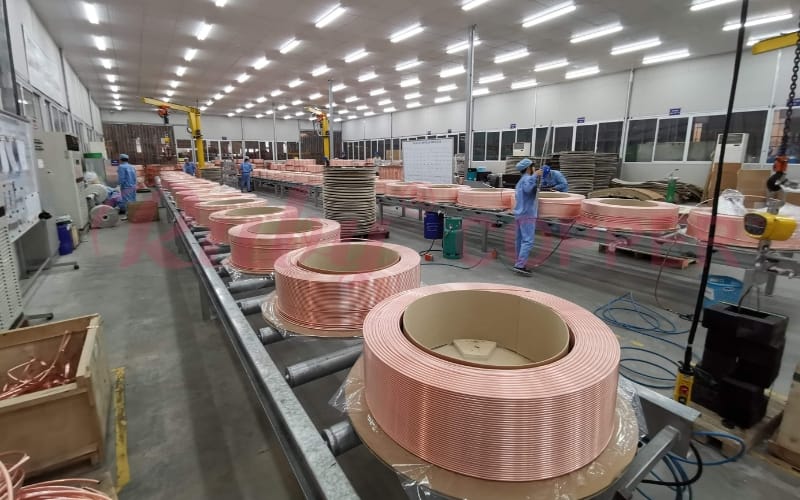

Copper tube untuk aplikasi HVACR dapat tersedia dalam bentuk coil maupun straight length. Soft annealed coil memiliki sifat yang lebih mudah dibentuk sehingga sesuai untuk instalasi yang membutuhkan fleksibilitas dan jalur kontinu.

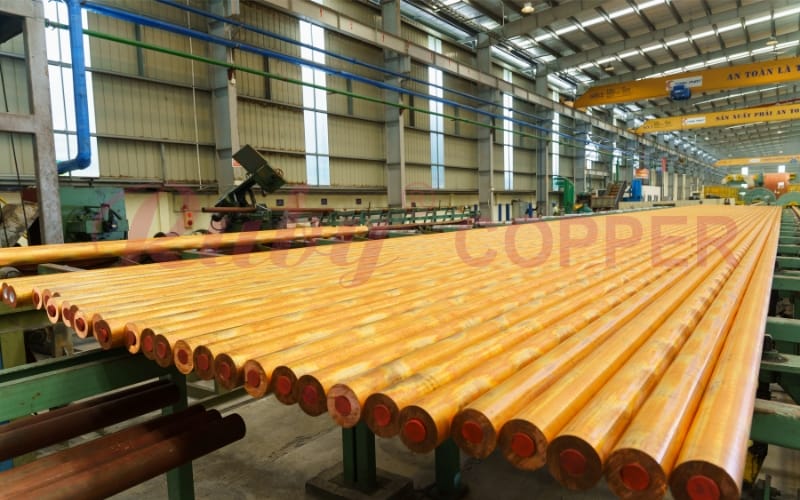

Sebaliknya, straight copper tube umumnya digunakan untuk instalasi yang membutuhkan tube dalam bentuk lurus. Perbedaan temper berpengaruh terhadap kemampuan tube untuk dibentuk dan cara penanganannya selama instalasi.
ASTM B280 secara khusus mencakup seamless copper tube untuk koneksi, perbaikan, atau perubahan pada unit air conditioning dan refrigeration. Standar tersebut mencakup copper UNS C10200, C12000, dan C12200 serta menetapkan persyaratan terkait antara lain grain size, tensile properties, eddy-current testing, dan cleanliness.
Untuk pipa tembaga HVAC, pemilihan coil atau straight tube sebaiknya ditentukan berdasarkan desain sistem, metode instalasi, kebutuhan fabrikasi, dan spesifikasi proyek.
Ukuran dan Spesifikasi Pipa Tembaga HVAC
Ukuran merupakan salah satu aspek paling penting ketika menentukan pipa tembaga HVAC. Dalam aplikasi air conditioning dan refrigeration, ukuran tube umumnya ditentukan berdasarkan outside diameter (OD). Hal ini berbeda dengan beberapa aplikasi plumbing yang menggunakan nominal size sebagai acuan. ASHRAE secara khusus menjelaskan bahwa heating dan refrigeration trades menentukan copper tube berdasarkan outside diameter, sementara ACR tubing memiliki ketebalan dinding yang berbeda.
Beberapa ukuran outside diameter yang umum digunakan dalam aplikasi HVACR antara lain:
| Outside Diameter | Ukuran Imperial |
|---|---|
| 6,35 mm | 1/4 inch |
| 7,94 mm | 5/16 inch |
| 9,52 mm | 3/8 inch |
| 12,70 mm | 1/2 inch |
| 15,88 mm | 5/8 inch |
| 19,05 mm | 3/4 inch |
Daftar tersebut bukan berarti semua sistem menggunakan seluruh ukuran tersebut. Diameter yang tepat harus ditentukan berdasarkan kapasitas sistem, desain refrigerant piping, jenis equipment, panjang jalur, operating conditions, dan persyaratan OEM.
Selain diameter, wall thickness juga harus diperhatikan. Dua tube dengan outside diameter yang sama dapat memiliki ketebalan dinding berbeda. Oleh karena itu, dokumen pembelian sebaiknya mencantumkan diameter luar, ketebalan dinding, material grade, temper, standard, bentuk supply, dan persyaratan pengujian.
Standar untuk Pipa Tembaga HVAC dan Refrigerasi
Untuk proyek internasional, standar merupakan salah satu parameter utama dalam supplier qualification dan technical approval.
ASTM B280 merupakan standar yang secara khusus ditujukan untuk seamless copper tube untuk air conditioning dan refrigeration field service. Versi aktif yang tercantum di ASTM adalah ASTM B280-23. Standar tersebut menetapkan persyaratan material dan manufaktur serta mencakup pengujian seperti eddy-current dan cleanliness.
Penting untuk membedakan ASTM B280 dengan ASTM B88. Menurut ASHRAE, ASTM B88 mencakup copper water tube untuk aplikasi water service, sedangkan ASTM B280 digunakan untuk air-conditioning and refrigeration (ACR) tube. Karena itu, spesifikasi copper tube sebaiknya tidak dipilih hanya berdasarkan material tembaga, tetapi juga berdasarkan intended application dan standar yang diminta proyek.
Untuk kebutuhan pengadaan, contractor dan procurement team juga perlu memeriksa apakah proyek mensyaratkan certificate of conformity, inspection report, material documentation, atau test results tertentu. Persyaratan dokumentasi dapat berbeda berdasarkan proyek, OEM, dan negara tujuan.
Cara Memilih Pipa Tembaga HVAC untuk Proyek
Pemilihan pipa tembaga HVAC sebaiknya dilakukan berdasarkan kombinasi persyaratan teknis, bukan hanya harga produk.
Pertama, tentukan standard yang dipersyaratkan oleh proyek atau OEM. Jika sistem membutuhkan ACR copper tube, spesifikasi seperti ASTM B280 dapat menjadi salah satu referensi teknis yang relevan.
Kedua, tentukan material dan dimensinya. Copper grade, outside diameter, wall thickness, dan temper harus sesuai dengan spesifikasi desain. ASTM B280, misalnya, mencakup UNS C10200, C12000, dan C12200.
Ketiga, perhatikan cleanliness. Untuk refrigerant piping, kondisi bagian dalam tube merupakan parameter penting. ASTM B280 secara eksplisit memasukkan persyaratan cleanliness dan, untuk coiled soft-annealed tube, persyaratan terkait bright annealing, dehydration, serta penutupan ujung tube setelah proses tersebut.
Keempat, evaluasi kemampuan manufaktur dan quality control supplier. Untuk pembeli B2B, konsistensi dimensi, traceability, inspection procedures, dan kemampuan menyediakan dokumentasi yang diperlukan dapat menjadi bagian penting dari proses supplier approval.
Terakhir, pastikan spesifikasi tube kompatibel dengan equipment dan sistem yang akan digunakan. Pipa tembaga HVAC tidak boleh dipilih berdasarkan ukuran saja karena tekanan, temperatur, refrigeran, joining method, dan operating conditions juga dapat memengaruhi persyaratan material.
Dengan pendekatan tersebut, contractor, OEM, dan distributor dapat melakukan evaluasi supplier secara lebih objektif dan mengurangi risiko ketidaksesuaian material selama proyek.
Bagi manufacturer seperti Ruby Copper, pemahaman terhadap kebutuhan teknis tersebut menjadi dasar untuk menyediakan copper tube dengan spesifikasi yang jelas dan dokumentasi yang mendukung proses evaluasi oleh pelanggan internasional. Untuk setiap proyek, spesifikasi akhir tetap perlu dikonfirmasi berdasarkan standard, drawing, equipment manufacturer requirements, dan purchase specification yang berlaku.
