Dalam sistem pendingin udara, pemilihan material perpipaan merupakan bagian penting dari desain dan instalasi. Pipa tembaga AC banyak digunakan untuk menghubungkan berbagai komponen dalam sistem HVAC dan refrigerasi karena memiliki kombinasi konduktivitas termal, kemampuan fabrikasi, serta ketahanan yang sesuai untuk aplikasi tersebut.
Namun, memilih pipa tidak cukup hanya berdasarkan diameter. Kontraktor, OEM, distributor, dan tim procurement juga perlu mempertimbangkan jenis pipa, ketebalan dinding, kondisi material atau temper, kebersihan permukaan bagian dalam, serta standar teknis yang digunakan.
Artikel ini membahas jenis, ukuran, standar, dan penggunaan pipa tembaga AC untuk membantu pembeli dan profesional HVAC menentukan spesifikasi yang sesuai dengan kebutuhan sistem.
Apa Itu Pipa Tembaga AC?
Pipa tembaga AC adalah tabung tembaga yang digunakan dalam sistem air conditioning dan refrigerasi untuk mengalirkan refrigeran di antara berbagai komponen sistem. Dalam aplikasi HVAC, pipa tembaga digunakan pada jalur refrigeran yang menghubungkan unit indoor, outdoor, kompresor, kondensor, evaporator, dan komponen terkait lainnya.
ASTM International memiliki standar khusus untuk seamless copper tube yang digunakan pada pekerjaan air conditioning dan refrigeration, yaitu ASTM B280. Standar tersebut mencakup persyaratan untuk seamless copper tube yang digunakan dalam koneksi, perbaikan, atau modifikasi unit AC dan refrigerasi di lapangan. ASTM B280 juga mencakup material tembaga seperti UNS C10200, C12000, dan C12200.
Karakteristik material sangat penting karena pipa dalam sistem refrigerasi harus mampu mempertahankan integritas mekanis sekaligus mendukung aliran refrigeran. Karena itu, spesifikasi teknis tidak hanya mencantumkan diameter luar, tetapi juga ketebalan dinding, kondisi material, serta persyaratan pengujian dan kebersihan.
Jenis Pipa Tembaga AC yang Umum Digunakan
Jenis pipa tembaga AC dapat dibedakan berdasarkan bentuk, kondisi material, dan kebutuhan aplikasinya.
Soft Annealed Copper Coil dan Straight Copper Tube

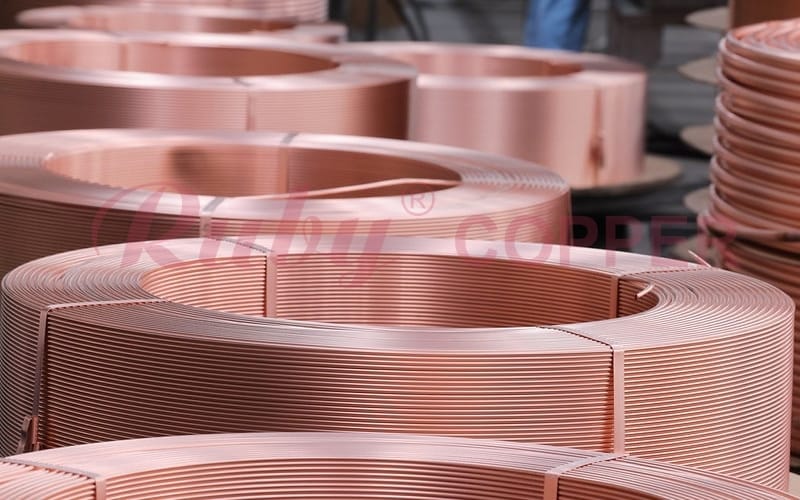

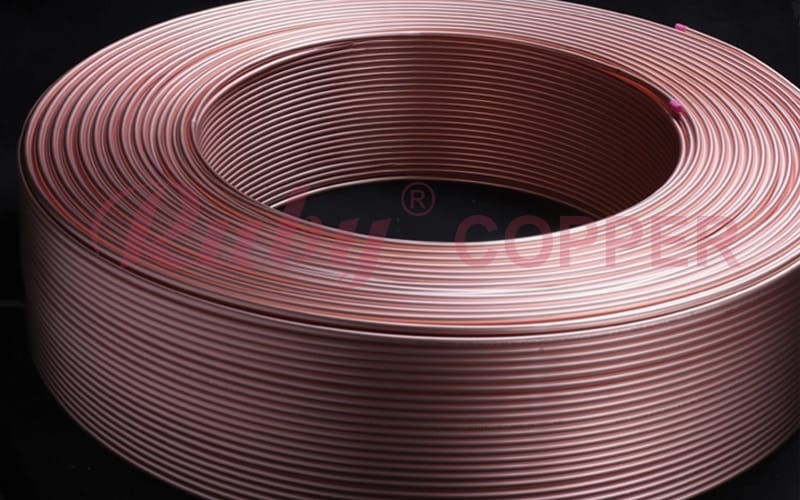

Untuk instalasi HVAC, pipa tembaga dapat tersedia dalam bentuk coil maupun straight length. Pipa coil dengan kondisi annealed memiliki tingkat kelenturan yang lebih tinggi sehingga dapat dibentuk mengikuti jalur instalasi. Format ini berguna ketika pekerjaan membutuhkan jalur panjang dengan jumlah sambungan yang lebih sedikit.

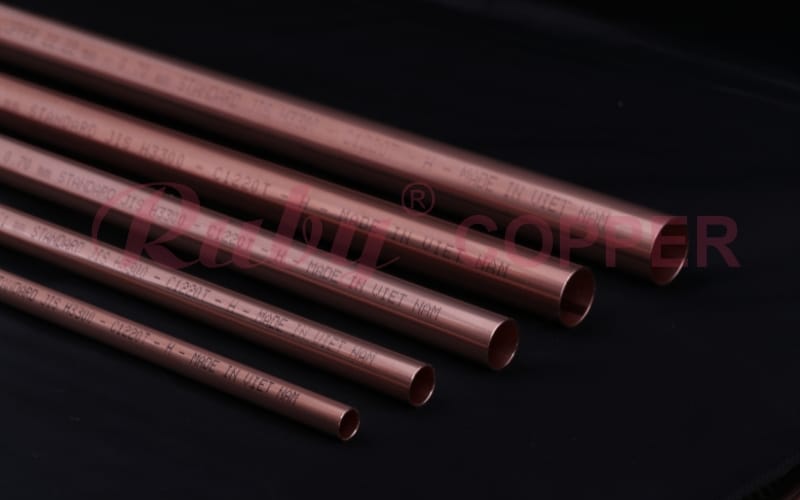

Sebaliknya, straight copper tube umumnya digunakan ketika sistem membutuhkan potongan lurus atau ketika proses fabrikasi dan instalasi dilakukan dalam konfigurasi tertentu. ASTM B280 membedakan persyaratan untuk coiled lengths dengan soft annealed temper dan straight lengths dengan hard drawn temper.
Selain bentuk standar tersebut, beberapa aplikasi HVAC menggunakan insulated copper coil, yaitu pipa tembaga yang dilengkapi lapisan insulasi untuk membantu mengurangi kondensasi dan melindungi jalur perpipaan. Jenis produk yang dipilih harus tetap mengikuti spesifikasi desain sistem dan persyaratan produsen peralatan.
Ukuran Pipa Tembaga AC
Ukuran pipa tembaga AC biasanya ditentukan berdasarkan outside diameter atau diameter luar, bukan hanya berdasarkan nominal pipe size. ASHRAE menjelaskan bahwa ACR tubing memiliki sistem ukuran dan ketebalan dinding yang berbeda dari copper tube untuk aplikasi plumbing seperti ASTM B88.
Dalam aplikasi AC, beberapa ukuran diameter luar yang umum ditemukan antara lain:
| Diameter luar | Ukuran nominal yang umum |
|---|---|
| 6,35 mm | 1/4 inch |
| 7,94 mm | 5/16 inch |
| 9,52 mm | 3/8 inch |
| 12,70 mm | 1/2 inch |
| 15,88 mm | 5/8 inch |
| 19,05 mm | 3/4 inch |
Ukuran tersebut merupakan contoh ukuran yang digunakan dalam produk ACR dan bukan berarti setiap sistem AC menggunakan seluruh ukuran tersebut. Pemilihan diameter harus mengikuti desain sistem, kapasitas peralatan, jenis refrigeran, panjang jalur, serta persyaratan OEM.
Ketebalan dinding juga merupakan parameter penting. Dua pipa dengan diameter luar yang sama dapat memiliki ketebalan dinding berbeda dan, akibatnya, karakteristik mekanis yang berbeda. Karena itu, procurement sebaiknya tidak hanya meminta ukuran diameter, tetapi juga mencantumkan wall thickness, temper, material grade, standard, dan persyaratan pengujian.
Ruby Copper, misalnya, mencantumkan berbagai ukuran diameter luar untuk soft annealed copper coil dalam katalog produknya, termasuk 6,35 mm, 7,94 mm, 9,52 mm, 12,70 mm, 15,88 mm, dan 19,05 mm, dengan spesifikasi toleransi diameter dan ketebalan yang mengacu pada ASTM B280.
Standar dan Spesifikasi yang Perlu Diperhatikan
Pemilihan pipa tembaga AC untuk proyek komersial atau industri sebaiknya didasarkan pada standar teknis yang sesuai dengan kebutuhan proyek.
ASTM B280 merupakan salah satu standar penting untuk seamless copper tube yang digunakan dalam air conditioning dan refrigeration field service. Persyaratannya mencakup antara lain material, proses produksi, dimensi, sifat mekanis, pengujian eddy-current, serta kebersihan tube. Untuk coiled soft-annealed tube, ASTM B280 juga mencantumkan persyaratan terkait bright annealing, dehidrasi, dan penutupan kedua ujung tube setelah proses tersebut.
Di Eropa, EN 12735-1 menetapkan persyaratan untuk seamless round copper dan copper alloy tubes yang digunakan pada piping system untuk air conditioning dan refrigeration. , dan kondisi pengiriman untuk tube dengan outside diameter mulai dari 3 mm hingga 219 mm.
Dengan demikian, pembeli sebaiknya tidak menganggap bahwa satu standar otomatis berlaku untuk semua proyek. Standar yang dipersyaratkan harus disesuaikan dengan negara tujuan, desain sistem, spesifikasi OEM, dan dokumen teknis proyek.
Penggunaan Pipa Tembaga AC dalam Sistem HVAC
Penggunaan pipa tembaga AC paling umum ditemukan pada sistem pendingin udara dan refrigerasi yang membutuhkan perpipaan untuk membawa refrigeran antara berbagai komponen.
Pada AC residential dan commercial, copper tube dapat digunakan pada jalur antara indoor dan outdoor unit. Pada sistem yang lebih besar, copper tube juga dapat digunakan dalam berbagai konfigurasi HVAC, termasuk sistem refrigerasi komersial dan aplikasi heat exchange.
Format coil memiliki keuntungan praktis ketika instalasi membutuhkan jalur yang panjang dan fleksibel. Dengan panjang kontinu, jumlah sambungan dapat dikurangi dibandingkan penggunaan banyak potongan pendek. Hal ini dapat membantu proses instalasi, tetapi tetap diperlukan teknik bending, cutting, joining, dan handling yang sesuai.
Untuk aplikasi yang membutuhkan performa khusus, tersedia pula inner-grooved copper tube. Struktur bagian dalam yang memiliki alur dapat digunakan pada desain heat exchanger tertentu untuk meningkatkan karakteristik perpindahan panas dan mendukung desain sistem yang lebih kompak. Ruby Copper menyediakan inner-grooved tube untuk aplikasi air conditioning dan refrigeration.
Bagaimana Memilih Pipa Tembaga AC untuk Proyek?
Memilih pipa tembaga AC yang tepat membutuhkan evaluasi lebih dari sekadar harga per kilogram atau harga per meter. Untuk proyek profesional, procurement dan engineering team sebaiknya memeriksa setidaknya beberapa parameter utama: standard yang dipersyaratkan, copper grade, outside diameter, wall thickness, temper, panjang atau bentuk supply, kebersihan permukaan internal, serta dokumen quality inspection.
Kesesuaian antara tube dan equipment juga penting. Spesifikasi yang direkomendasikan oleh OEM harus menjadi referensi utama karena diameter dan ketebalan yang sesuai untuk satu sistem belum tentu sesuai untuk sistem lainnya.
Selain spesifikasi produk, konsistensi manufaktur juga perlu diperhatikan. Pemeriksaan seperti dimensional inspection, chemical composition testing, mechanical testing, eddy-current testing, dan cleanliness control dapat menjadi bagian penting dari quality assurance, tergantung pada standar dan spesifikasi pembelian.
Bagi contractor dan distributor yang bekerja dengan proyek internasional, dokumentasi seperti certificate of conformity, material documentation, inspection records, dan test results juga dapat membantu proses technical approval dan supplier evaluation.
Pada akhirnya, pipa tembaga AC yang tepat adalah produk yang memenuhi kombinasi persyaratan material, dimensi, temper, kebersihan, standar, dan kebutuhan sistem. Dengan memahami parameter tersebut sejak tahap procurement, kontraktor dan OEM dapat mengurangi risiko ketidaksesuaian spesifikasi dan memastikan material yang dipilih sesuai dengan kebutuhan aplikasi HVAC dan refrigerasi.
